眉山电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

<眉山>天正华意电气设备有限公司

眉山电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。

氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格)
<眉山>天正华意电气设备有限公司

眉山电容电流测试仪测试完成，按停止键停止测试，分析打印并存储数据；并联电容测量已停止状态：【启动】 电源预检、加压启动并进行计算测量；在电源已经启动的状态下为保证电源及时停止，故除暂停、停止、编号按键外其他按键无效；图10 并联电容暂停及停止并联电容测量启动状态：【停止】 停止源的输出、本组测试结束；请存储数据并更换相别或组别；【暂停】 停止源的输出、更换电流钳测试点、并保留预检结果及加压值；图11 并联电容电源继续并联电容测量暂停状态：【继续】 不经过电源预检、直接按照暂停前的加压值施加相同的电压值；并联电容已停止状态或暂停状态：触摸组别及相别的蓝色区域可修改组别及相别，无论相别为A、B、C 均采用A、N输出；【数据】 记录电容测试过程中的原始电压、电流、频率及相位数据，按数据键进入原始数据查看界面；编号AlL为总的电压、电流、相位及电容信息，各数字编号代表分支的电压、电流、相位及电容信息；【存储】 存储该组测量原始数据及测量结果；【打印】 打印该组测量数据及测量结果；【帮助】 界面信息的操作提示及接线示意；在所有的操作模式的电源停止或暂停状态下，均可以通过触摸【帮助】按键阅读操作提示及接线提示；在所有的电源启动状态下均有红色字体的电源提示，用于提示当前操作及当前测量状态；在所有的操作模式下均具备弹窗提醒功能：如果负载与所选模式不匹配（例如：感性负载，选择了电容测量），弹窗提示“角度异常 请确认类别与被试品一致”；如果电源未启动或实际加压量与系统加压量不一致，弹窗提示“数据可能存在异常 请管制测试结果的有效性”；如果电源过流，弹窗提示“过流保护 请检查负载”；如果测试数据已存储，弹窗提示“数据已存储”；

氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格) <眉山>天正华意电气设备有限公司

眉山电容电流测试仪测试接线（1）单相电容的测量：单相电容测试时，将红测试线一端接在Ua上，另一端测试钳接在一条母线上，黑测试线一端接在UN上，另一端接在另一条母线上，钳形CT输出线接到仪器Ia端，钳形CT夹在与红测试钳相连母线的电容引入端，连线时要注意电流钳上标有“A”的一端朝向电容方向夹在电容器上，否则测试的相位角不正确。如果电容器组有多个单相电容需要测试，可以在测试完 个电容值后按返回键，电压测试线不用动，直接将测试电流的电流钳打开然后夹到下一个电容上按确认键进行测试，这样可大大的提高测试速度，这才是本仪器的 特色。图4（2）三相△型电容的测量：图5是三相△形电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图5 △形联接被试电容接线图（3）三相Y型电容的测量：三相Y型电容与△形联接电容器的接线方法一样，只是测量时选择三相Y型电容测量。这里不再做具体介绍。（4）三相Yn型电容的测量：图6是三相Yn型电容测量接线方法，测量线由仪器测量输出端按颜色对应接好，将黄色夹子夹在母线排A相上、绿色夹子夹在母线B相上，红色夹子夹在母线C上，黑色夹子夹在母线N上，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。图6 Yn形联接被试电容接线图（5）三相III型电容的测量：图7为三相Ⅲ型电容器测量接线方法，测量线由仪器测量输出端按颜色对应插好，将黄色夹子夹在母线排A相上，将绿色夹子夹在母线排B相上，将红色夹子夹在母线排C相上，黑色夹子夹在A’线上，将A‘B’C‘短接，然后将三个电流测量线分别对应插在仪器Ia、Ib、Ic上拧紧、钳形传感器对应套在高压电容器组A相、B相、C相引入线上，要注意各钳型电流互感器的方向是否正确，否则会造成所测电容的相位角错误。

<眉山>天正华意电气设备有限公司 氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格)

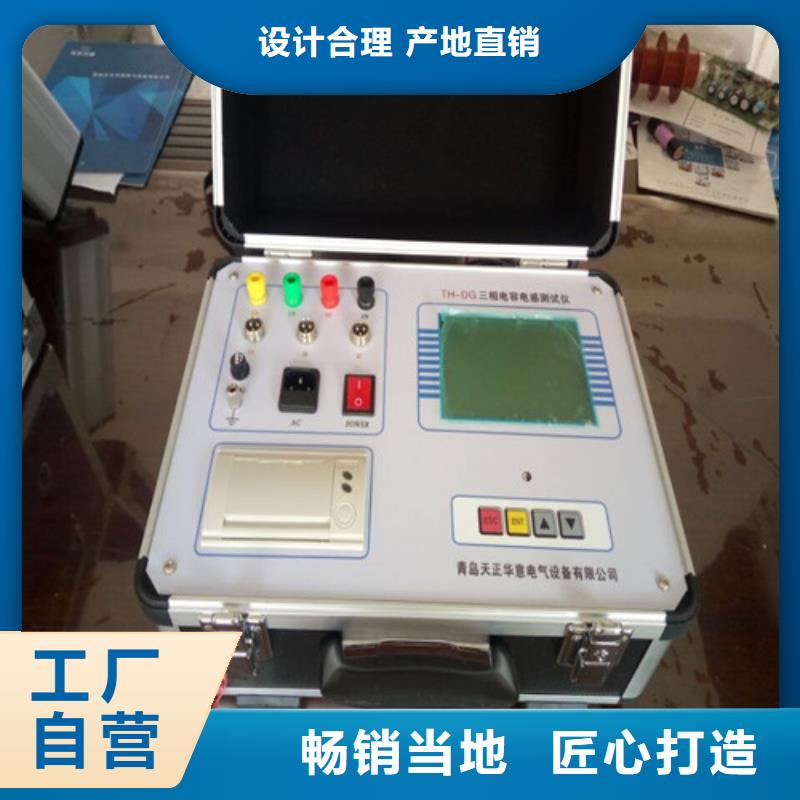

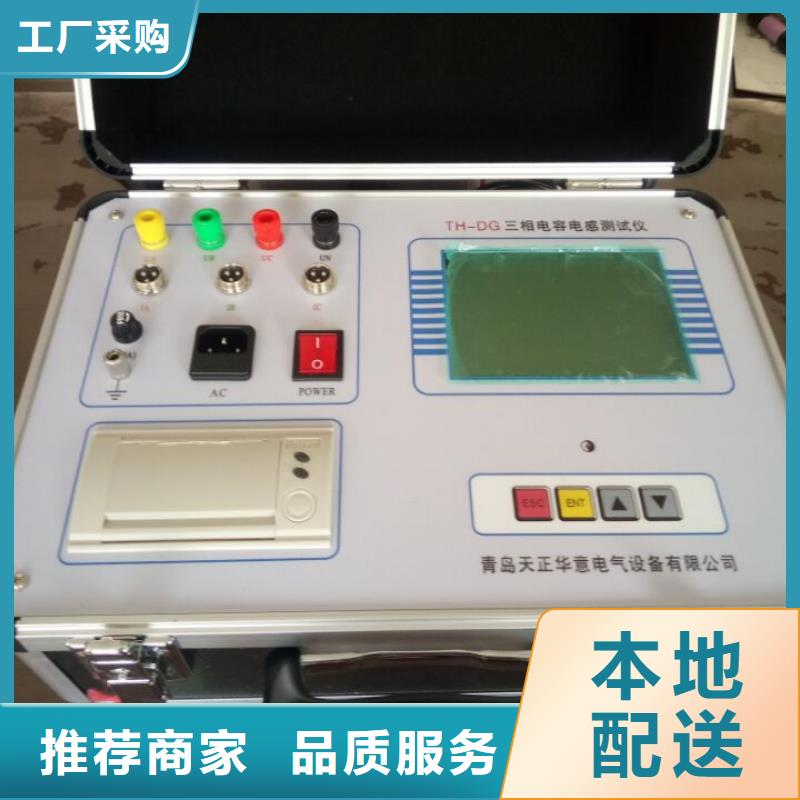

眉山电容电流测试仪无功补偿电容器是满足电力系统无功平衡的重要设备。近年来无功问题得到了电业部门的普遍重视，无功补偿成套装置已大量投入配电网运行。电能供给要求系统有功与无功实时平衡。因此，无功补偿装置应满足自动跟踪、实时补偿的要求，这就不可避免地要频繁投、切无功补偿电容器组。电容器组的投、切操作，就会产生过电流与过电压冲击，引起电容器损坏。为保证设备的可靠性，早期发现电容器缺陷，避免故障扩大，需要定期进行检测。而在现场电容器都是成组并联的，传统方法是将电容汇流排拆除，然后用老式电容表进行测量，由于电容器组是由几十至上百个小电容器组成，要拆线测量电容量的工作量很大，而且经常拆线会使得螺丝滑牙或没有上紧而留下隐患，也容易造成电容的二次损坏。因此，非常期望有一种测试仪器不用拆线就能测量各个小电容器的电容量，减轻检修人员的负担，提高检修工作的效率，提高配电网运行的性。针对现场的实际情况，我公司研制出一种三相全自动电容电感测试仪。该仪器可以在不拆线的状态下，测量成组并联电容器的单相电容或各种组合连接类型的三相电容器，同时也能够测量各种电抗器的电感，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了保障。

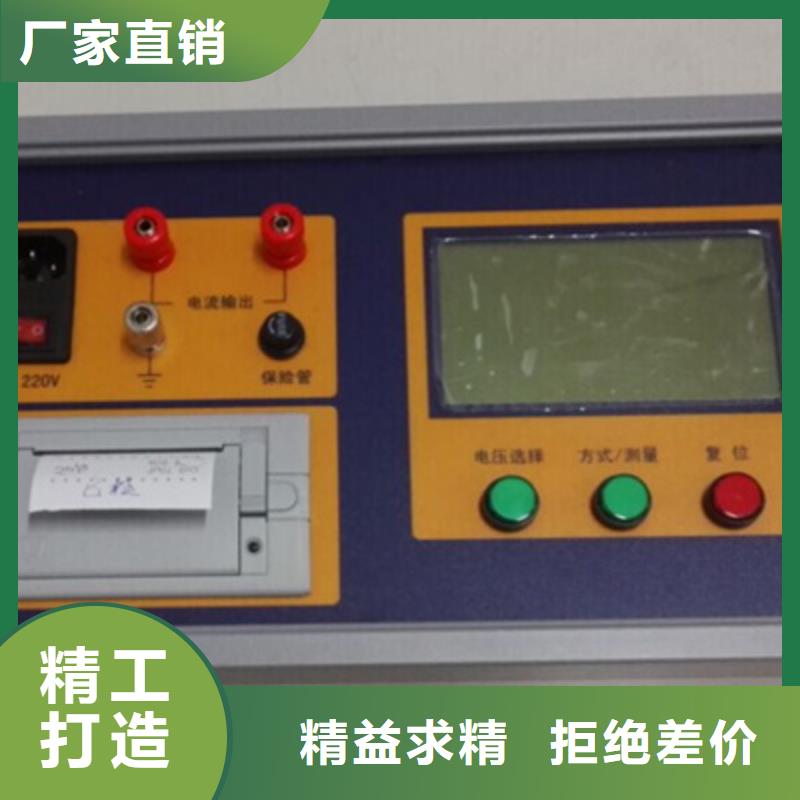

眉山电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确，可以按下列方法进行检查：用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的 值减去小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。（6）选择正确的PT变比，也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的，这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。（7）完成以上操作后，就可以使用电容电流测试仪进行电容电流的准确测量。

<眉山>天正华意电气设备有限公司 氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格)

眉山电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

<眉山>天正华意电气设备有限公司

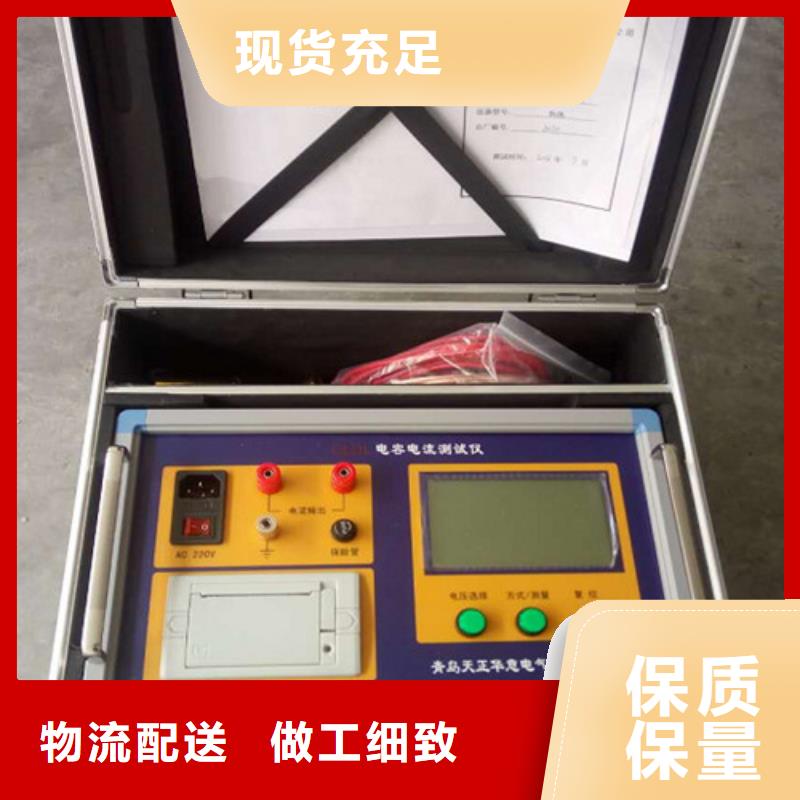

眉山电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对其电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代手持式电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，将连个频率的注入信号整合为一个波形，采样后再通过傅里叶变换提取各个频率的角度与幅值，因此一次测试就可得出测量数据。提高了测试效率。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。加入新的测量方法，以解决4PT连接方式电网电容电流测试精度不高的问题。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

<眉山>天正华意电气设备有限公司 氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格)

眉山电容电流测试仪电容的测量：图21为三相Y形AB相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图21Y形联接被试电容AB相接线图图22为三相Y形BC相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图22Y形联接被试电容BC相接线图图23为三相Y形CA相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后转下一相接线。图23Y形联接被试电容CA相接线图（4）三相Yn型电容的测量：图24为三相四线Yn形An相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上方可测量，完成后转下一相接线。图24Yn形联接被试电容An相接线图图25为三相四线Yn形Bn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上方可测量，完成后转下一相接线。图25Yn形联接被试电容Bn相接线图 图26为三相四线Yn形Cn相测量接线方法，测量线由仪器测量输出端按颜色对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在N线上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上方可测量，完成后可计算三相电容器总电容量。

<眉山>天正华意电气设备有限公司 氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格)

眉山电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

<眉山>天正华意电气设备有限公司 氧化锌避雷器阻性电流测试仪检定装置2023已更新(今日/价格) <眉山>天正华意电气设备有限公司

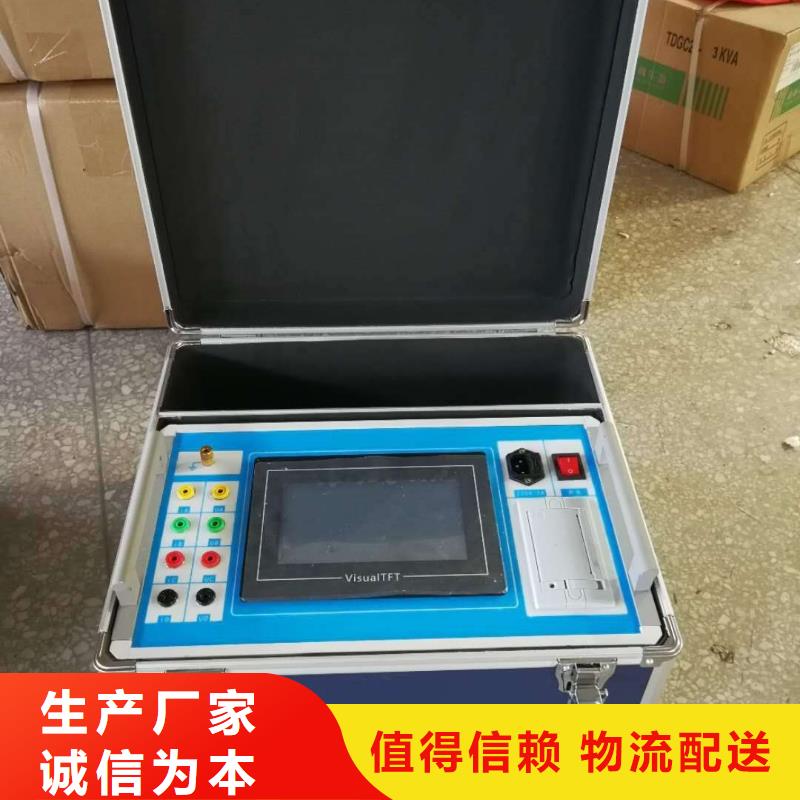

眉山电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

---
